设备介绍


　　电磁脉冲有界波模拟器可提供自由空间的EMP环境，主要用于空中飞行状态的飞机、导弹等EMP 试验，也可用于其他地面设备内部形同的EMP试验。验证系统内部设备的电磁应力不会使处于工 作状态的任务关键设备产生导致任务中断的扰乱或损坏，为系统EMP加固性能评估提供数据。适 用GJB 8848-2016、GJB 151B-2013、GJB 1389A-2005、MIL-STD188-125-1/2、MIL-STD-461等标 准的相关测试要求。


设备特点


● 采用高压直流源输出，输出高压稳定，且支持程控，保证人员的安全性；

● 测量设备（电场测量和电压测量）采用激光供电，实现24h无缝衔接测试；

● 锐化电路采用程控和无线遥控均支持的方式，操作简单方便；


设备照片



原理图


测量接线图

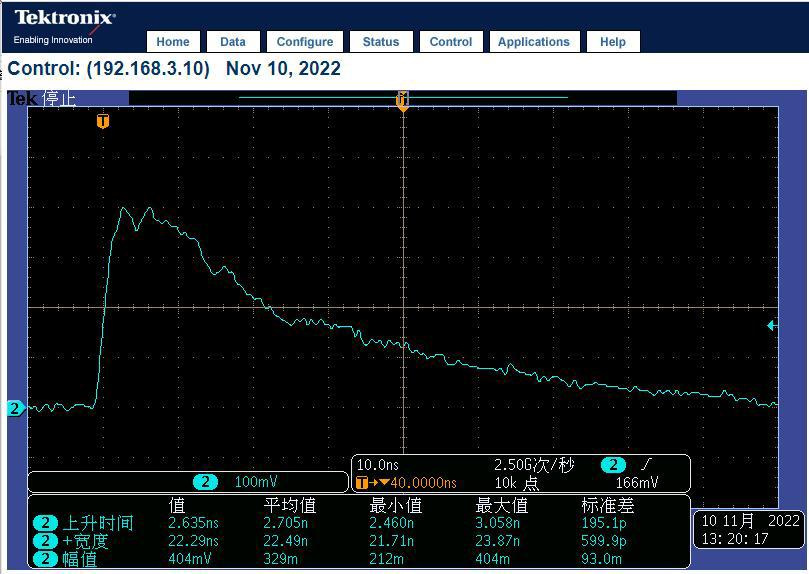

测试波形

测试环境：温度：25℃，湿度：67%

输出波形前沿时间2.635ns

输出波形半宽值：22.29ns

输出电场峰值：50.8kV/m


待测物区域



技术参数（以 1.2m 为例）

设备
型号
参数
数量
高压直流电源 FLB-P801080kV，10mA1
锐化电路 FLB-S满足 GJB8848-2016、MIL-STD-461F 中 RS105 标准的波形 要求1
上升时间：2.3ns±0.5ns；半宽值：23ns±5ns
绝缘方式：绝缘油/SF6/N2
锥形传输线模 拟器 FLB-L120通过传输线辐射出需要的脉冲电场1
 峰值电场：50kV/m

 设备尺寸(L*W*H）：4.83m*1.66m*1.2m

满足 EUT 最大尺寸(L*W*H）：1.4m*1.4m*0.33m（能够 测试 7U 的设备）

测试区域尺寸(L*W*H）：5.8m*2.8m*1.2m

（最好长宽各边 3.5m 内不能用金属，2H 范围内不能有金 属）
负载电阻FLB-R110110Ω
电压探头FLB-SV200200MHz
电场探头FLB-SE500带宽：20kHz~500MHz，上升时间：＜1ns，峰值场强： 50kV/m，光纤供能，光纤传信号
1
含发射机和接收机
示波器
模拟带宽:500 MHz，采样率：2.5 GSa/s1
控制盒FLB-Ctrl-A/B数据的传输2
金属地网FLB-NET
1
测量控制系统HVControl远程控制程序（赠送）1
