LIN光电收发器

规格书

感谢您使用我公司光电收发器系列产品，使用前请仔细阅读以下信息。

产品介绍

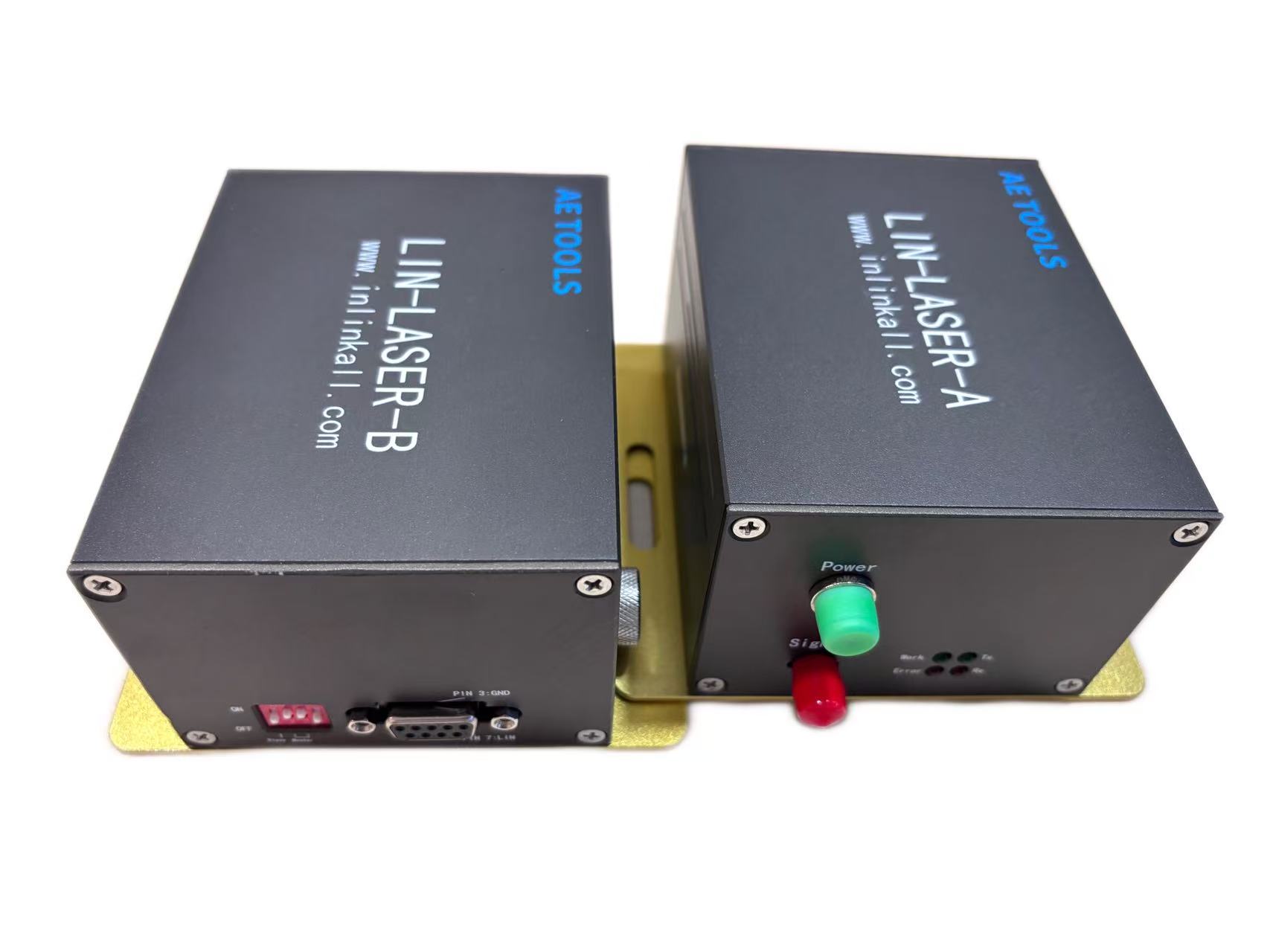

LIN-LASER-A/B光电收发器通过光纤供电，建立LIN设备间连接。主要用于各种汽车电子测试开发。

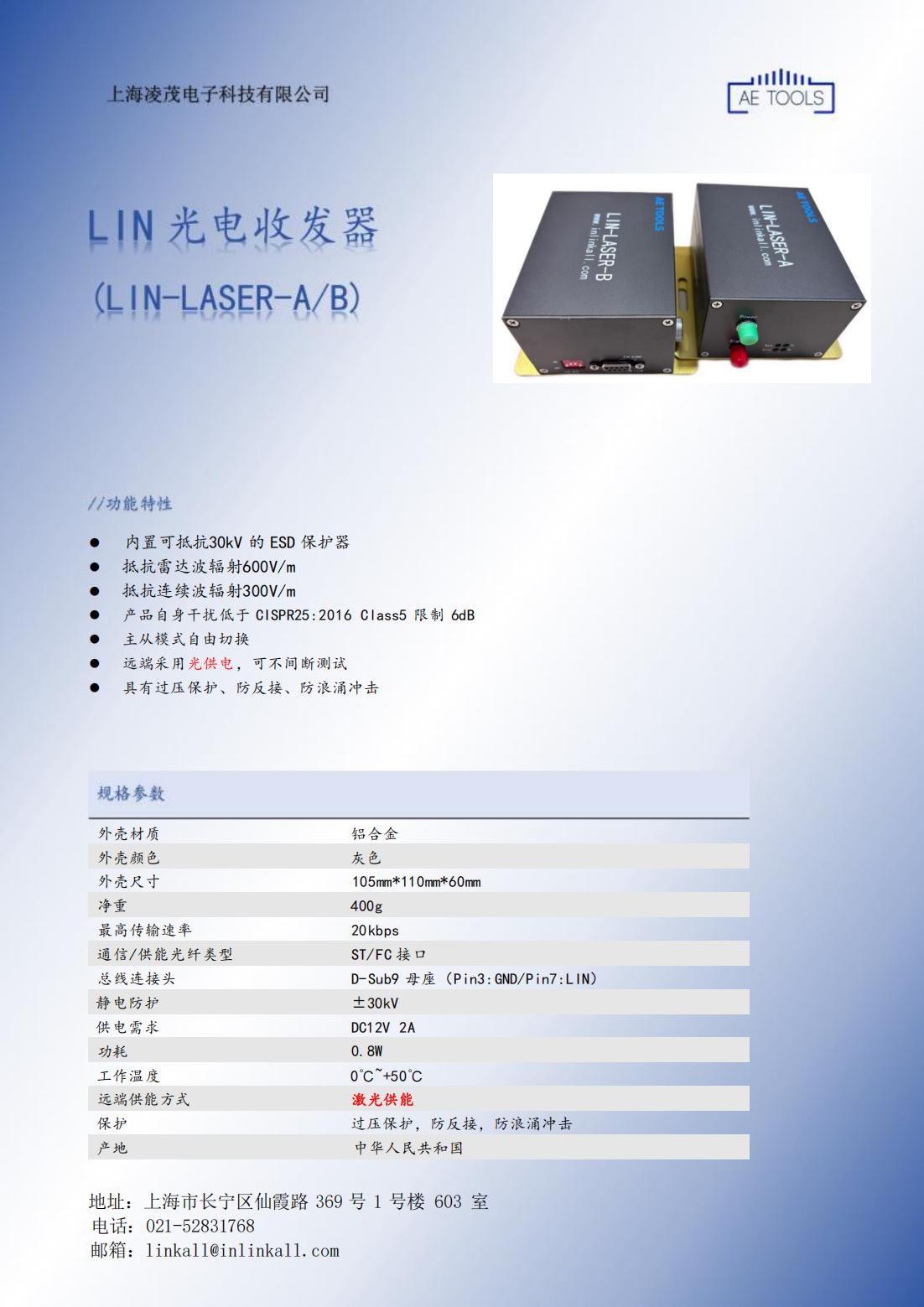

产品参数

包装里有：

1. LIN-LASER-A一台

2. LIN-LASER-B一台

3. 12V/2A适配器一个

4. 数据光纤 (ST接口) 20m

5. 供能光纤 (FC接口) 20m

6. 规格书

7. 光纤专用清洁笔

8. 375px接地线

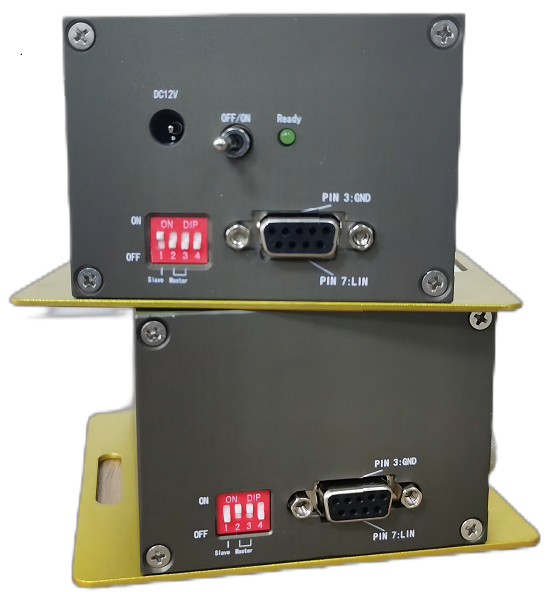

面板介绍

操作说明

* 注意事项

1. 禁止带电插拔光纤，禁止拆卸设备，否则不提供质保！

2. 供能光纤非必要不要插拔，每次接插时必须使用专用清洁笔清洁！

3. 设备拔下光纤后请及时盖上光纤帽！

* 简要操作步骤

1. 确认光纤清洁后将数据光纤与供能光纤连接A盒出口与B盒入口。

2. 分别将A盒入口的LIN接口与B盒出口的LIN接口通过DB9连接线连接对应测试设备。

3. 通过A盒入口与B盒出口的主从选择开关选择需要的主从模式。

4. 连接DC电源，打开电源开关，可以看到A盒与B盒的工作状态指示灯点亮。
